GRE over IPSec 隧道配置案例

acl 3001 rule permit ip

int g0/0/0 ip add 192.168.10.254 24 dhcp sel int int g0/0/1 ip add 12.0.0.1 24 nat outbound 3001

ip route-s 0.0.0.0 0 12.0.0.2

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

上海总部IP地址、DHCP、NAT、路由

sys
sys SH
dhcp enable

acl 3001 rule permit ip

int g0/0/1 ip add 192.168.20.254 24 dhcp sel int int g0/0/0 ip add 23.0.0.3 24 nat outbound 3001

ip route-s 0.0.0.0 0 23.0.0.2

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

ISP公网

sys
sys ISP

int g0/0/0 ip add 12.0.0.2 24

int g0/0/1 ip add 23.0.0.2 24

int lo 2 ip add 2.2.2.2 32

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11

PC1 PC2

GRE VPN配置

青海分部

interface Tunnel0/0/1
tunnel-protocol gre
source 12.0.0.1
destination 23.0.0.3
ip add 172.16.13.1 24





  1
  2
  3
  4
  5

上海总部

interface Tunnel0/0/1
tunnel-protocol gre
source 23.0.0.3
destination 12.0.0.1
ip add 172.16.13.3 24





  1
  2
  3
  4
  5

配置路由

青海分部

ospf  1 router-id 1.1.1.1
area 0
net 192.168.10.0 0.0.0.255
net 172.16.13.0 0.0.0.255





  1
  2
  3
  4

上海总部

ospf  1 router-id 3.3.3.3
area 0
net 192.168.20.0 0.0.0.255
net 172.16.13.0 0.0.0.255





  1
  2
  3
  4

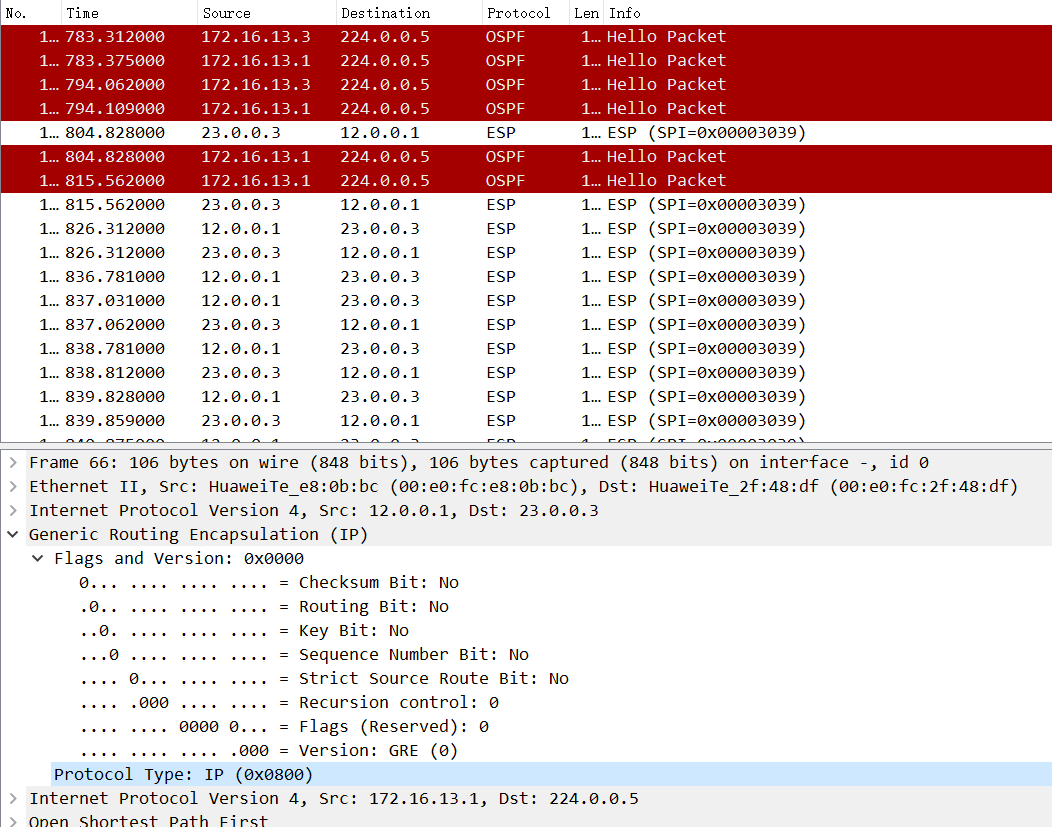

OSPF邻居建立成功

通过GRE隧道的hello包没有加密无安全性。 解决方法：在GRE数据包外面加IPSec的ESP数据包使得hello数据包有安全性。

IPSec配置

青海分部

感兴趣流
acl 3000
 rule 5 permit gre sou 12.0.0.1 0 des 23.0.0.3 0
 ##GRE流量没有安全性，对GRE流量做保护

提议： ipsec proposal QH2SH esp authentication-algorithm sha2-256 esp encryption-algorithm aes-256

策略： ipsec policy QH2SH 1 manual security acl 3000 proposal QH2SH tunnel local 12.0.0.1 tunnel remote 23.0.0.3 sa spi inbound esp 12345 sa string-key inbound esp cipher huawei123 sa spi outbound esp 12345 sa string-key outbound esp cipher huawei123

公网接口调用： ipsec policy QH2SH

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23

上海总部

感兴趣流：
acl 3000
rule 5 permit gre so 23.0.0.3 0 de 12.0.0.1 0

提议： ipsec proposal SH2QH esp authentication-algorithm sha2-256 esp encryption-algorithm aes-256

策略： ipsec policy SH2QH 1 manual security acl 3000 proposal SH2QH tunnel local 23.0.0.3 tunnel remote 12.0.0.1 sa spi inbound esp 12345 sa string-key inbound esp cipher huawei123 sa spi outbound esp 12345 sa string-key outbound esp cipher huawei123

公网接口调用： ipsec policy SH2QH

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22

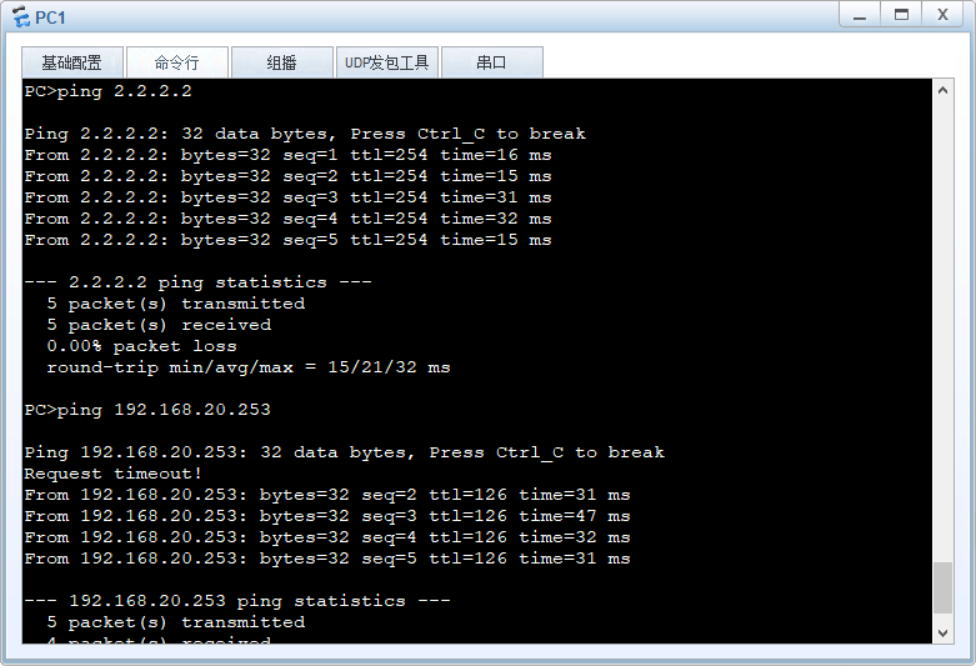

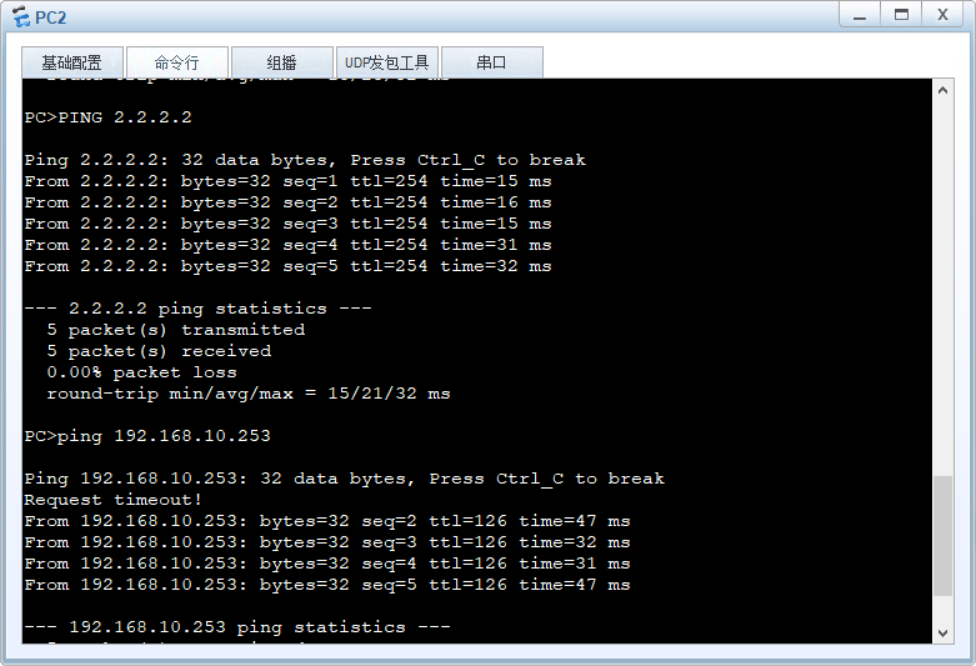

VPN没有一点问题，PC1和PC2可以互访

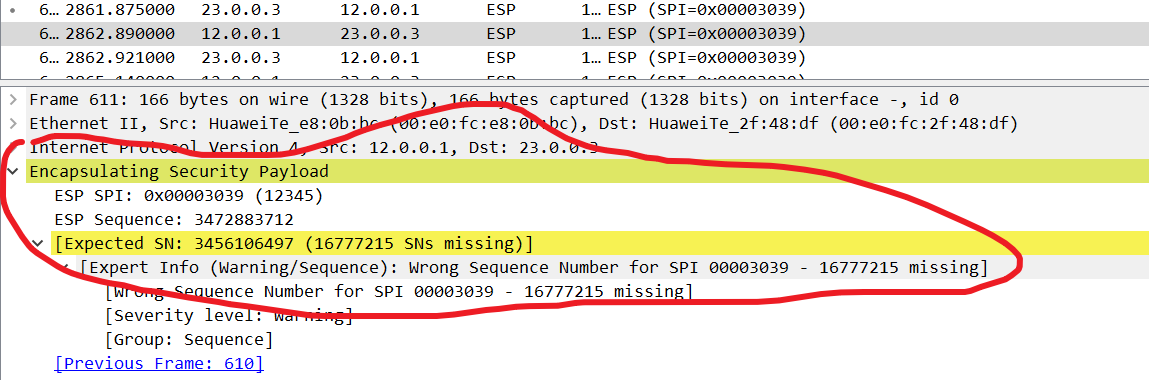

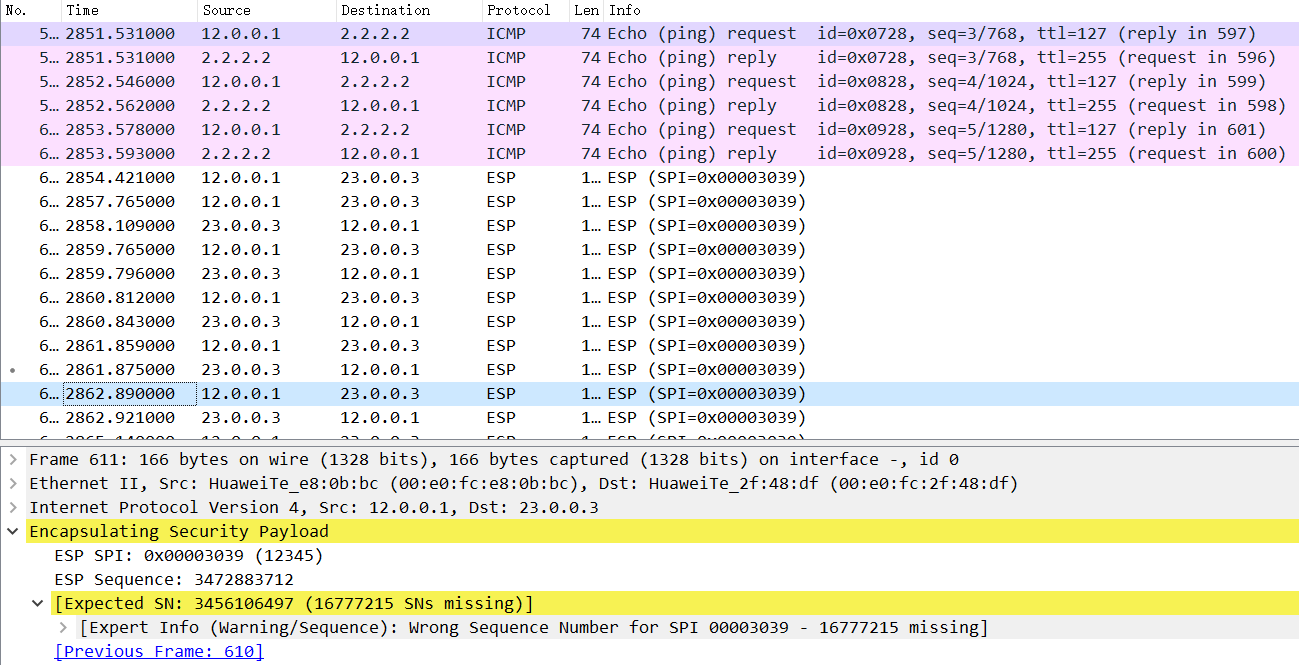

公网数据包不做保护 VPN数据加密，即使是运营商也没办法解密知道里面的数据是啥！！！

技术背景

• IPSec VPN用于在两个端点之间提供安全的IP通信，但只能加密并传播单播 数据，无法加密和传输语音、视频、动态路由协议信息等组播数据流量。 • GRE可以封装组播数据，并可以和IPSec结合使用，从而保证语音、视频等组播业务的安全。

总结一下就是两个VPN互补各自的缺点

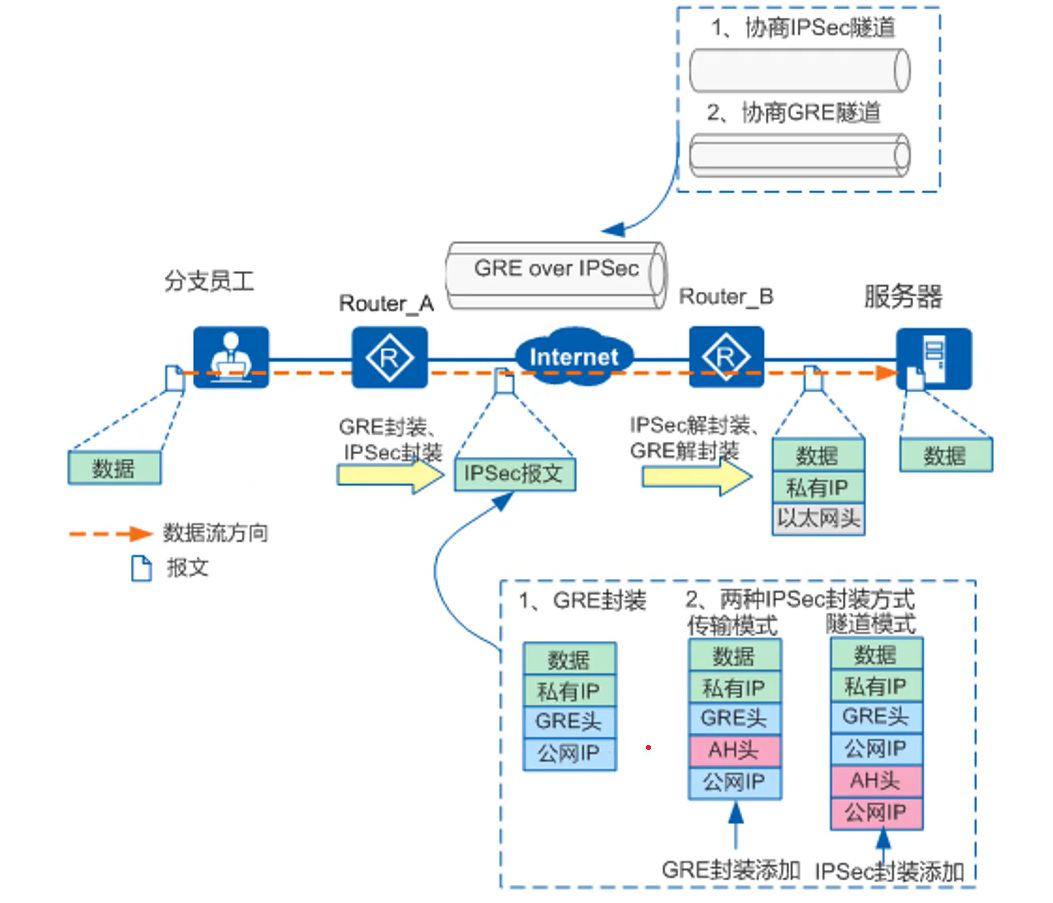

工作流程

首先通过GRE对报文进行封装，然后再由IPSec对封装后的报文进行加密和传输。

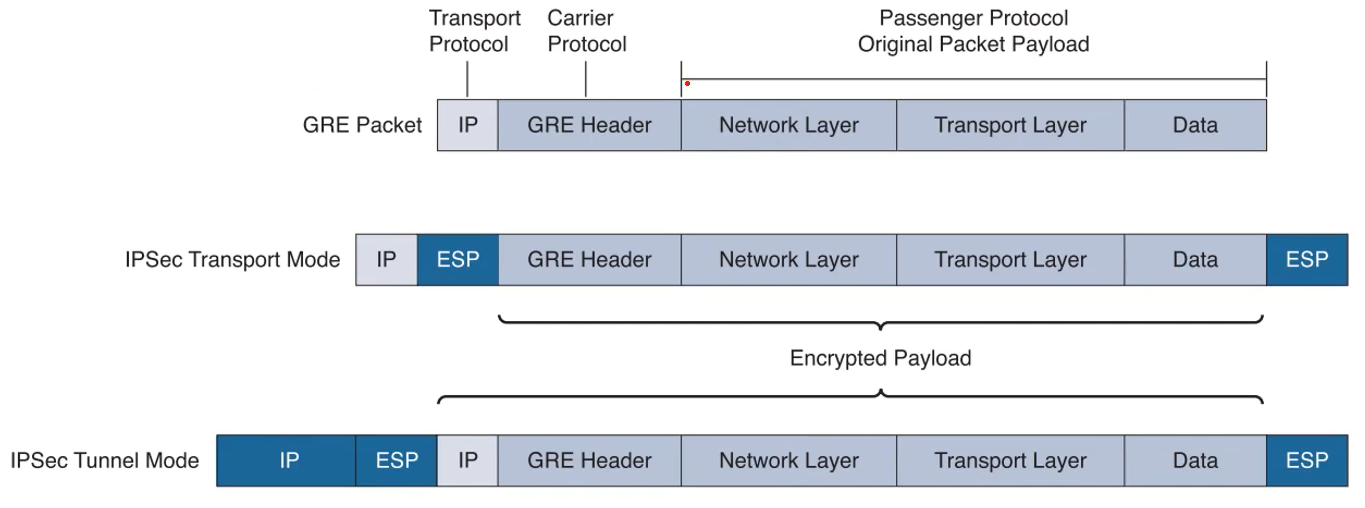

GRE报文上封装IPSec报文
